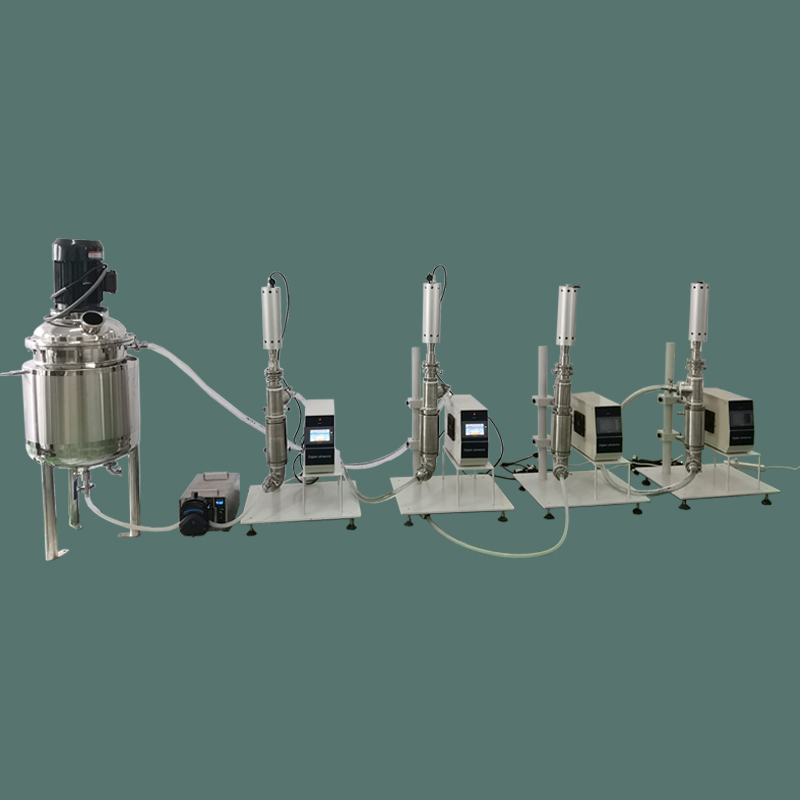

超声波纳米乳液设备由超声波振动部件和超声波驱动电源和反应釜部分构成：超声波振动部件主要包括大功率超声波换能器、变幅杆、工具头（发射头），用于产生超声波振动，并将此振动能量向液体中发射。
　　
　　工作原理：换能器将输入的电能转换成机械能，即超声波。其表现形式是换能器在纵向作来回伸缩运动，振幅一般在几个微米。这样的振幅功率密度不够，是不能直接使用的。变幅杆按设计需要放大振幅，隔离反应溶液和换能器，同时也起到固定整个超声波振动系统的作用。工具头与变幅杆相连，变幅杆将超声波能量振动传递给工具头，再由工具头将超声波能量发射到化学反应液体中。
　　
　　超声波纳米乳液设备的结构：
　　
　　1、超音波发生器（驱动电源）：把50-60Hz的市电转化为高功率的高频率（15kHz—100kHz）电源，提供给换能器。
　　
　　2、换能器（controller,transducer）：把高频率电能转化为机械振动能。
　　
　　3、变幅杆：联接并固定换能器与工具头，将换能器之振幅放大后传送到工具头。
　　
　　4、工具头（导入杆）：把机械能和压力传至工作物，同时也有振幅放大的功能。
　　
　　5、连接螺栓：将以上各组件紧密地连接。
　　
　　6、超声波连接线：将能量转换器与发生源相连接，输送电能驱动后者发出功率超声能量。
　　
　　超声纳米乳化与一般乳化工艺和设备（如螺旋浆、胶体磨和均化器）相比具有许多优点。超声波纳米乳液设备的制乳浓度高，纯乳液浓度可超过30%，形成的乳液更加稳定，超声乳化的一个重要特点就是可以不用或少用乳化剂使产生稳定的乳液。
